Схема подключения ЭКМ ДМ2005ф и ДМ2010ф

Схема подключения ЭКМ ДМ2005ф и ДМ2010ф

У электроконтактных манометров ДМ2005ф и ДМ2010ф выход сигналов идет на 4 провода.

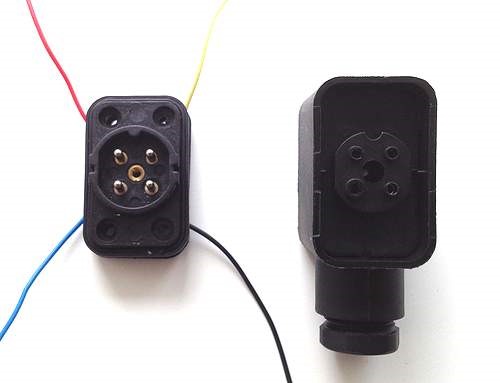

схема дм2005ф и дм2010ф

Схема подключения электроконтактного манометра к приборам электрической цепи четырёхжильным кабелем:

  1. общий (на фото — жёлтый провод)
  2. уставка min (синий провод)
  3. уставка max (красный провод)
  4. земля (чёрный провод).

Контакты пронумерованы на вилке разъема (на фото слева), которая располагается на корпусе манометра, на самой розетке (на фото справа) нумерации нет.
