Для контроля давления в системах трубопроводов, а также для управления активными компонентами таких систем (насосами, клапанами и т. д.) применяются электроконтактные манометры (ЭКМ). Они чаще всего выступают в качестве альтернативы для реле давления: при необходимости ЭКМ включает либо отключает насос.

Принцип работы электроконтактных манометров

Алгоритм работы достаточно прост.

  1. В качестве подвижного контакта в системе используется стрелка манометра.
  2. Когда будет достигнут определенный уровень давления (значение можно установить в зависимости от стоящей перед устройством задачи), стрелка смещается.
  3. При этом возможно как замыкание, так и размыкание цепи, что вызывает, соответственно, включение или отключение активного компонента системы.

Манометры, применяемые при монтаже трубопроводных систем, могут иметь самую разную компоновку. Выделяют такие группы:

  • Одноконтактные – срабатывающие на замыкание (исполнение I по ГОСТ 2405-88) либо на размыкание (исполнение II). Приборы данного исполнения используются крайне редко.
  • Двухконтактные – настроенные на пары значений (III, IV, V и VI типы).

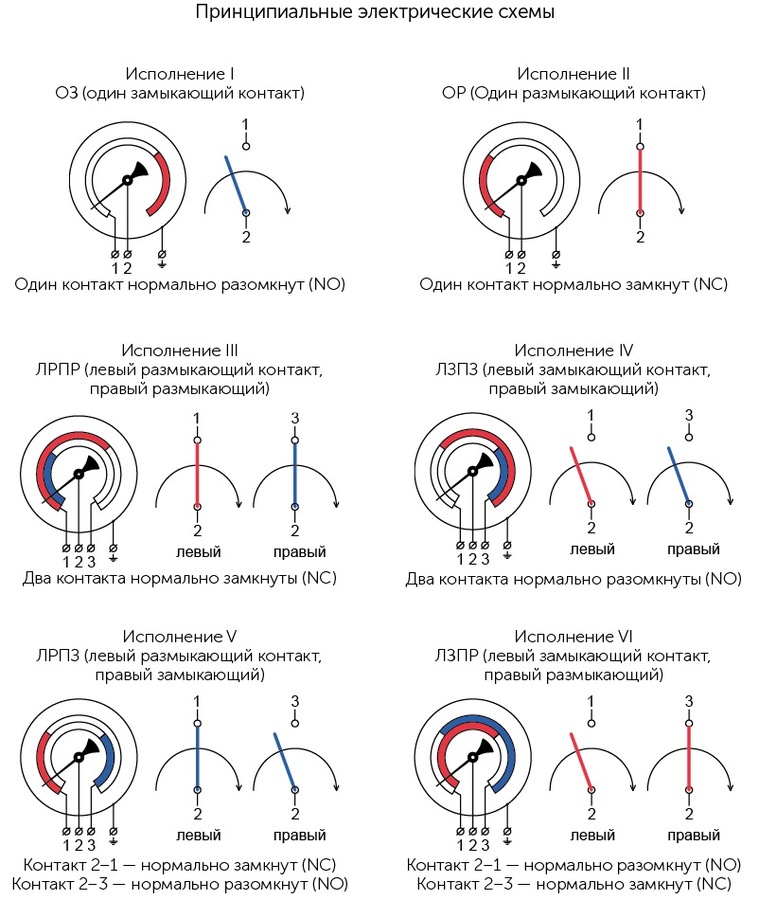

В соответствии с ГОСТ 2405-88 в манометрах ЭКМ, сигнализирующее устройство имеет четыре варианта исполнения:

  • III – два размыкающих контакта.
  • IV – два замыкающих контакта.
  • V – один контакт размыкающий (минимальное значение, синяя маркировка), один контакт замыкающий (максимальное значение, красная маркировка).
  • VI –конфигурация, обратная предыдущей (замыкание на минимуме, размыкание на максимуме).

V тип исполнения считается стандартным, поскольку именно такой принцип функционирования манометров используется в большинстве схем.

Рассмотрим пример на основе работы насоса - до первой уставки насос будет накачивать давление в систему, между уставками оба контакта будут разомкнуты и система будет работать в обычном режиме, при достижении второй уставки замкнутый контакт подаст сигнал на откачку давления.

Использование, преимущества и недостатки электроконтактных манометров

Бытовое применение электроконтактных манометров ограничено системами водоснабжения: изделия обеспечивают стабилизацию давления в индивидуальных контурах. Иногда такие приспособления применяются и в компрессорах, оснащенных ресиверами со сжатым воздухом. При падении давления ниже установленного уровня ЭКМ подает команду на включение насоса на подкачку. К плюсам манометров, оснащенных электроконтактным механизмом, специалисты относят следующие качества:

  • Удобную компоновку, объединяющую электроконтактный манометр и коммутационный блок в едином корпусе.
  • Возможность настройки чувствительности по давлению.
  • Наглядную визуализацию настроек.

Среди недостатков обычно упоминают низкие токи коммутации (из-за этого возникает необходимость подключать мощные насосы и клапаны через дополнительные реле). Впрочем, несмотря на эти минусы, простота и точность работы манометров обуславливает стабильную востребованность таких изделий.
